Branchement à puissance surveillée

Le dimensionnement d’une protection nécessite de connaître le courant maximal de court-circuit de l’installation. Pour cela, il est nécessaire de demander au service local de distribution les informations nécessaires à son calcul, sinon il faut utiliser les informations fournies par la NF C 14-100.

Le calcul des courants de court-circuit se fait en ayant en référence les différentes liaisons décrites dans la Figure C15.

L1: Canalisation BT entre le transformateur et le tableau BT
L2 : Canalisation entre le tableau BT et le point de sortie du poste HTA/BT
L3 : Canalisation entre le point de sortie du poste HTA/BT et le point de pénétration du bâtiment à alimenter
L4 : Canalisation entre le point de pénétration du bâtiment à alimenter et le point de livraison de la propriété à alimenter

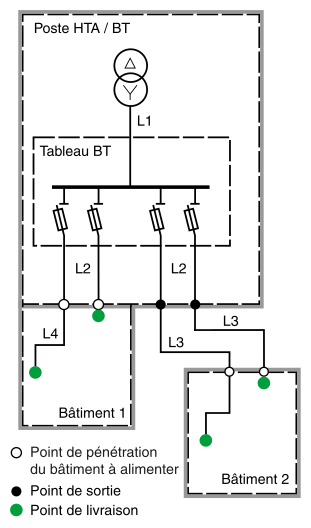

Fig. C15 – Schéma des différentes liaisons électriques à prendre en compte pour le calcul du courant de court-circuit

Caractéristiques fournies par le GRD

Le calcul de l’Icc max nécessite les caractéristiques suivantes de la part du GRD :

  • puissance et tension de court-circuit du transformateur,
  • longueurs, sections et natures des canalisations L1, L2, L3.

Nota : Pour la liaison L4, longueur, nature et section sont à déterminer par l’installateur.

Caractéristiques non fournies, application de la NF C 14-100

Pour le cas où le GRD n’est pas en mesure de fournir tous les éléments, la NF C 14-100 prescrit, par défaut, les données suivantes :

  • puissance du transformateur : 1 000 kVA ;
  • tension de court-circuit : 6% ;
  • liaison L1 : longueur 6 m, en aluminium, 4 câbles de section 240 mm² en parallèle par phase ;
  • liaison L2 : longueur 15 m, câbles en aluminium de section 240 mm² ;
  • liaison L3 : longueur 0 m ;
  • liaison L4 : longueur, nature et section déterminées par l’installateur.

Pour le calcul du courant de court-circuit la résistivité à utiliser est celle à 20°C.

Toutes ces données conduisent, quelque soit la puissance souscrite, à un courant de court-circuit maximal présumé IK3 inférieur à 20kA (calculé avec le logiciel EcoStruxure Power Design-Ecodial). C’est avec ce courant présumé au point de sortie du poste HTA/BT, à l’extrémité du câble L2, qu’est dimensionné l’AGCP.

Pour ne pas surdimensionner l’installation, il convient de prendre en compte les longueurs L3 et L4 et ainsi d’optimiser le choix du matériel basse tension, notamment des disjoncteurs de protection définis selon l’Icc au point de livraison. La technique de filiation (utilisation du pouvoir de limitation des disjoncteurs) offre une solution économique supplémentaire puisqu’elle permet en aval de l’AGCP de placer des disjoncteurs de plus faible pouvoir de coupure.

Nota : La filiation ne peut être réalisée qu’en mettant en œuvre des combinaisons de disjoncteurs testées par leurs fabricants.

Branchement à puissance limitée

Dans le cas d’un branchement à puissance limitée, compte tenu des protections amont (présence de fusibles AD), un pouvoir de coupure de 3 kA est suffisant pour les dispositifs de protection contre les courts-circuits en aval du point de livraison.

Les contenus spécifiques aux normes et réglementations françaises sont mis en évidence comme montré sur ce texte
