Schéma TN - Conditions préalables

De Guide de l'Installation Electrique

Aller à : Navigation , rechercher
Flag of France.svg  Les contenus spécifiques aux normes et réglementations françaises sont mis en évidence par un texte orange ou par un filet orange comme celui dans la marge

Règles générales de conception d'une installation électrique
Raccordement au réseau de distribution publique MT
Raccordement au réseau de distribution publique BT
Bien choisir une architecture de distribution électrique
La distribution BT
Protection contre les chocs et incendies électriques
La protection des circuits
L’appareillage BT : fonctions et choix
La protection contre les surtensions
Efficacité Energétique de la Distribution Electrique
Compensation d’énergie réactive
Détection et atténuation des harmoniques
Les alimentations et récepteurs particuliers
Les installations photovoltaïques
La norme NF C 15-100 dans l’habitat
Recommandations pour l'amélioration de la CEM
Mesure


Cette mise en œuvre se fait à la conception par le calcul des longueurs maximales de câble à ne pas dépasser en aval d'un disjoncteur ou d'un fusible, et à l'installation par le respect de certaines règles de l'art.

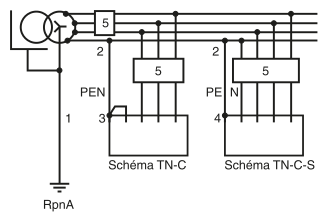

Certaines conditions devant être observées sont énumérées ci-dessous et représentées sur la Figure F38 :

1. répartir uniformément des prises de terre sur le parcours du conducteur PE,

2. faire cheminer le conducteur de protection PE (ou PEN) à côté des phases sans interposer d'élément ferromagnétique,

3. raccorder le conducteur PEN sur la borne "masse" du récepteur,

4. lorsque la section est ≤ 6 mm2 cuivre ou 10 mm2 aluminium ou en présence de canalisations mobiles, séparer le neutre et le conducteur de protection (schéma TN-S),

5. déclenchement au premier défaut d'isolement par dispositif de protection classique, à titre d'exemple par disjoncteur Compact NSX.

La figure ci-dessous résume les conditions à respecter pour la mise en œuvre de la protection contre les contacts indirects en schéma TN.

Nota :
(1) En schéma TN, les masses du poste, le neutre BT et les masses d'utilisation doivent être reliées à une même prise de terre.
(1) (2) Pour un poste à comptage BT, il faut un appareil à coupure visible en tête de l'installation.
(3) Le conducteur PEN ne doit être ni coupé, ni comporter d'appareillage.
Les appareils de protection seront donc :
- tripolaires lorsque le circuit comporte un conducteur PEN,
- tétrapolaire (3P + N) lorsque le circuit comporte un conducteur neutre et un conducteur PE.

Fig. F38Mise en oeuvre du schéma TN
