Conditions pour le fonctionnement en schéma TN d’une installation à puissance surveillée raccordée à un réseau de distribution publique basse tension

Il est possible de réaliser des branchements à puissance surveillée en schéma TN-S après accord du GRD (voir Annexe F de la norme NF C 14-100) lorsque les postes de transformation sont situés dans la même propriété que les installations alimentées. La notion de bâtiment est ici définie par la notion de radier ou boucle à fond de fouille commune.

Le schéma TN-S (conducteur neutre et conducteur PE distincts) est envisageable suivant trois cas qui ne peuvent être réalisés que s’il est possible d’interconnecter les terres des masses et du neutre dans le poste HTA.

1er cas

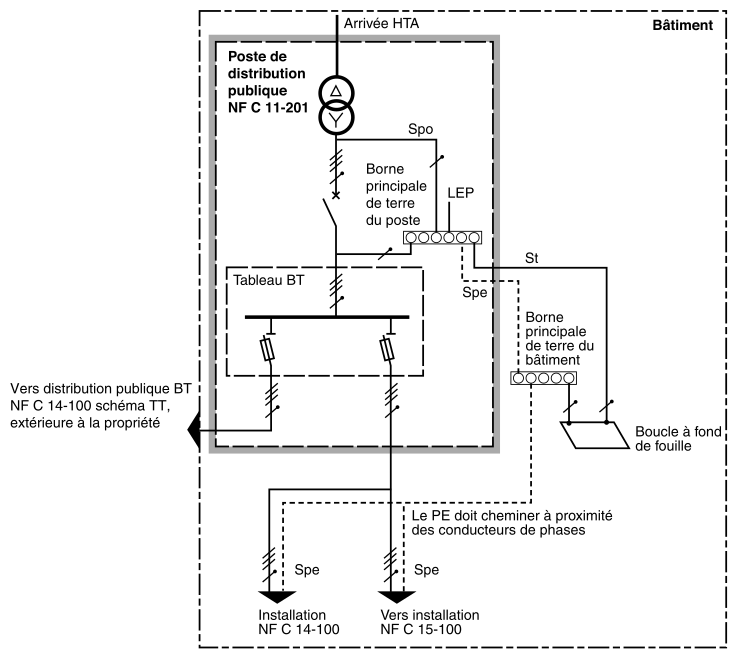

Installation à puissance surveillée en schéma TN-S à partir d’un poste de distribution publique intégré dans le bâtiment (cf. Fig. C9).

LEP : liaison équipotentielle principale du poste de distribution publique.
Spe : section des conducteurs de protection des masses des installations à basse tension.
Spo : section du conducteur de protection entre la borne du neutre du transformateur et la borne principale de terre du poste.
St : section du conducteur de terre.

Fig. C9Schéma de principe d’une installation surveillée en schéma TN-S depuis un poste de distribution publique intégré dans le bâtiment

Pour que l’installation à puissance surveillée puisse fonctionner en schéma TN-S, toutes les conditions suivantes doivent être respectées :

  • 1) La section SPE du conducteur principal de protection PE doit être calculée pour le courant de défaut Phase-PE en schéma TN suivant la norme NF C 15-100.
  • 2) Le conducteur de protection PE chemine à proximité des conducteurs de phase.

    En dérogation du paragraphe 8.1, le conducteur de protection pourra circuler sur le même chemin de câbles ou dans le même compartiment de goulotte.

  • 3) Si le conducteur de protection PE est commun à plusieurs circuits, il doit être dimensionné en fonction de la plus grande section des conducteurs de phase.
  • 4) Le conducteur PE relie la borne de terre de chaque bâtiment à la borne de terre du poste de DP.
  • 5) Un conducteur de protection PO relie directement, dans le poste de DP, la borne de terre du poste à la borne de neutre du transformateur. Ce conducteur PO doit avoir une section minimale de 95 mm² en cuivre isolé, de type U 1000 R2V ou équivalent.
  • 6) Conformément à la norme NF C 11-201, la borne de terre du poste de DP est raccordée directement à la boucle à fond de fouille du bâtiment et les masses du poste et le conducteur neutre du réseau sont raccordés à la borne de terre du poste de DP.

2eme cas

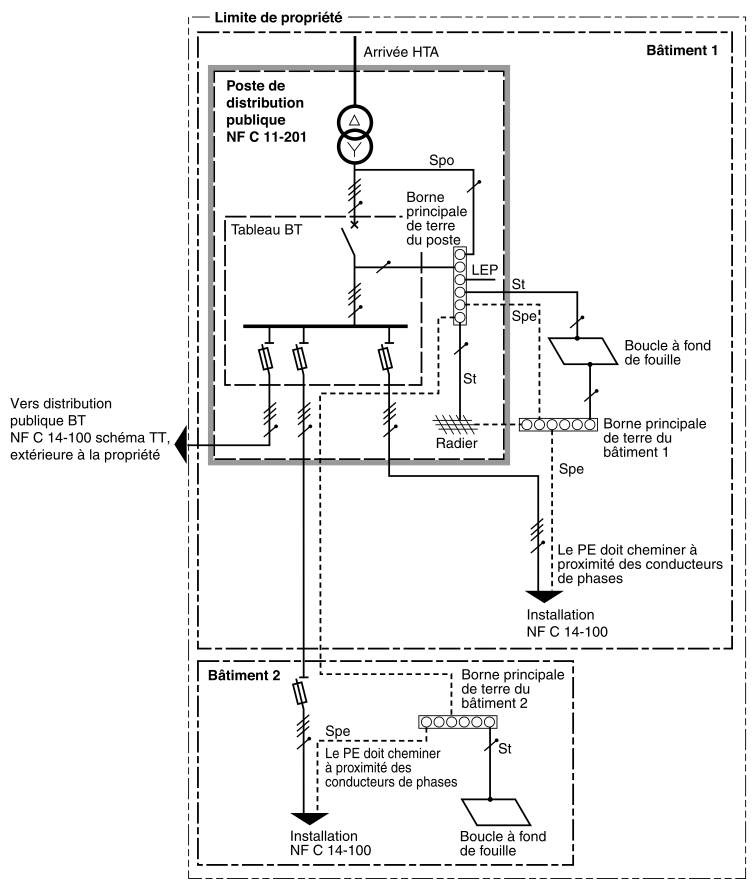

Installation à puissance surveillée en schéma TN-S à partir d’un poste de distribution publique intégré dans un des bâtiments et dans la même propriété ou copropriété (cf. Fig. C10).

LEP : liaison équipotentielle principale du poste de distribution publique.
Spe : section des conducteurs de protection des masses des installations à basse tension.
Spo : section du conducteur de protection entre la borne du neutre du transformateur HTA/BT et la borne principale de terre du poste.
St : section du conducteur de terre.

Fig. C10Schéma de principe d’une installation à puissance surveillée (Schéma TNS) à partir d’un poste de DP intégré dans un des bâtiments et dans la même propriété

Similaire au 1er cas mais avec un deuxième bâtiment à alimenter équipé d’une borne principale de terre et d’une boucle à fond de fouille.

Pour réaliser une installation conforme à la NF C 14-100 il faut appliquer toutes les conditions du cas n° 1 et ajouter une septième condition :

  • 7) Chaque bâtiment doit être alimenté directement par un circuit issu du tableau en basse tension du poste de DP et le conducteur de protection PE doit cheminer à proximité des conducteurs de phase. Si la liaison n’est pas faite avec le conducteur de protection, le bâtiment est alors alimenté en schéma TT (cas du bâtiment 3 de la Figure C11).

3eme cas

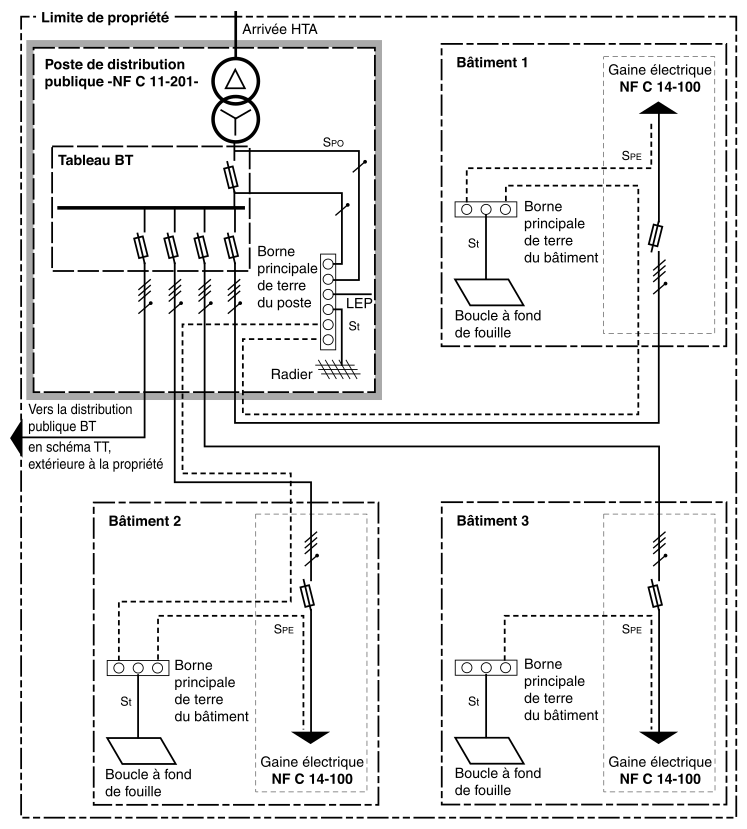

Installation à puissance surveillée en schéma TN-S à partir d’un poste de distribution publique en dehors du ou des bâtiments et dans la même propriété ou copropriété (cf. Fig. C11).

Les conditions 1, 2, 4 et 5 du 1er cas sont conservées, les conditions 3 et 6 sont remplacées par les conditions suivante :

  • 3) La borne de terre du poste de DP est raccordée directement au radier du poste de DP et les masses du poste et le conducteur neutre du réseau sont raccordés à la borne de terre du poste de DP.
  • 6) Chaque bâtiment est alimenté directement par un circuit issu du tableau en basse tension du poste de DP et le conducteur de protection PE chemine à proximité des conducteurs de phase (cas du bâtiment 2 de la Figure C11).

LEP : liaison équipotentielle principale du poste de distribution publique.
Spe : section des conducteurs de protection des masses des installations à basse tension.
Spo : section du conducteur de protection entre la borne du neutre du transformateur HTA/BT et la borne principale de terre du poste.
St : section du conducteur de terre.

Fig. C11chéma de principe d’une installation à puissance surveillée (Schéma TNS) à partir d’un poste de DP en dehors du bâtiment mais dans la même propriété
